Diagnostický případ
Opravené vozidlo
Svítí kontrolka motoru, majiteli vozidla bylo doporučeno vyměnit SCR Katalyzátor
09.11.2023
| aktualizováno
09.02.2025 12:43:15
829x
Informace o vozidle
| VIN: | |
| Výrobce: | Volkswagen |
| Model: | Passat B8 (3G2, CB2) |
| Rok výroby: | 2019 |
| Kód motoru: | 2.0 TDI |
| Typ motoru: | DFHA |
| Výkon (kW): | 140 kW |
| Převodovka: | Automatická |
| Palivo: | Diesel |
| Najeto: | 107 000 km |
Jak se závada projevuje
Nefunguje / funguje nesprávně. Závada v paměti.
Jak často se závada projevuje
- Trvale přítomná závada.
V jakém systému se závada vyskytuje
- Motoru.
- během jízdy
- [P20EE00] SCR katalyzátor NOx řada válců 1 - Účinnost příliš nízká
- [P26F800] Čerpadlo 3 chladící kapaliny - zablokované
- trvalá závada
- sporadická závada
Doposud provedeno bez úspěchu
Vyměněn vstřikovač AdBlue.Závěr
VOZIDLO JSEM OPRAVILVýměnou NOX senzoru 1 se závada nízké účinnosti SCR katalyzátoru odstranila.
S případem, kdy “kecal“ NOX1 se už asi setkala většina z nás.
Tento případ zveřejňuji z jiného důvodu než objasnit problematiku diagnostiky NOX senzorů pomocí sériové diagnostiky. To už udělal Shorty s Q7.
Já tento případ, no řekněme spíš příběh, zveřejňuji z toho důvodu, že zákazníkovi by byl s klidem slepě vyměněn SCR katalyzátor i přesto, že bylo důkazně v grafech prokázáno, že snímač NOX1 lže… tak vám zde pro zajímavost chci popsat, jak to celé probíhalo.
1. Zákazník mě požádal o diagnostiku poté, co mu domácí servis vyměnil vstřikovač AdBlue a závada se opakovala. Ne, že by byl hned naštvaný a skončil s nimi, ale chtěl si raději nechat udělat diagnostiku u někoho kdo se na ni specializuje. Nechtěl další zbytečné investice, ale analýzu stavu výfukového systému.
2. Proběhly dva LOGY, a ještě před zpracováním grafů do excelu jsem měl podezření na ten NOX1. Se zákazníkem jsme se v průběhu diagnostiky jeho vozu zastavili na oběd. Bavili jsme se spolu o tom, že pokud to bude, jak si s tím NOX1 myslím, měli mu ho bez problémů vyměnit v jeho servise, jelikož to má ke mně 60 km, ale vsadím se, že sklidí kritiku a možná i nechuť dále jednat o tomto problému.
3. Po diagnostice u mě, majitel vozidla odjel domů. Předal jsem mu protokol s jasně dokazujícími grafy o vadě NOX1 a doporučením jeho výměny.
Při pokusu zákazníka o požadavek na výměnu NOX1 v jeho domácím servise, je můj protokol – dle slov zákazníka – vůbec nezajímal, ani se jím nezabývali, neakceptovali a řekli zákazníkovi, že musí ještě udělat vlastní diagnostiku.
Udělali test SCR pomocí ODIS a kontrolu výfuku endoskopem. Jejich výstup byl video obrazovky testu SCR a video z endoskopu…
Poté řekli, že je vadný SCR katalyzátor a musí se vyměnit… (podotýkám ještě jednou, i přesto, že měli k dispozici protokol z FCD, s doloženými grafy…) Ani se neobtěžovali mě se svými závěry například konfrontovat a pobavit se o tom… nechuť, nezájem, nabubřelost… žádná ochota se něco přiučit… nebo se podělit o zkušenosti…
4. Zákazník mi poté volal, že se mu to nezdá, že důvěřuje mé analýze potvrzené grafem a chce tedy vyměnit NOX u mě. A přistup majitele domácího servisu je přesně takový, jak jsem tehdy u oběda říkal…
5. Výměna NOX u mě, výstupní LOG a hotovo. Auto jezdí již půl roku a vše bez problémů funguje…
Obrázky, fotografie a soubory
Ilustrační (16657/1)
Úvodní OBD LOG (16657/2)
Úvodní krátkou 15 minutovou nahrávku pro všechny případy jsem provedl pomocí Loggeru.Ze záznamu lze vyčíst, že základní parametry fungují správně. (hmotnost vzduchu, palivo, O2 senzor a jako třeba na obrázku i teplota výfukových plynů) Analýza koncentrace NOX a Dif.tlaku tehdy z Loggeru možná nebyla a bylo nutné sáhnout po Launchi. (VAGa sem vyloučil vzhledem k možnosti LOGování pouze 12ti hodnot, ale nakonec by stačil i ten...)
DIF TLAK DPF (16657/4)
Vzhledem k chybě týkající se výfukového systému, jsem chtěl mít jistotu o průchodnosti DPF.Dle naměřených dat OK.
Zanesení DPF (16657/5)
Obě hodnoty zanesení nebyly nijak vysoké, takže nebylo potřeba se v tuto chvíli dále zabývat hodnotami DPF. Nicméně se rozcházejí mezi sebou, což ukazuje na nějakou vadu s největší pravděpodobností ve vypočítané hmotnosti.

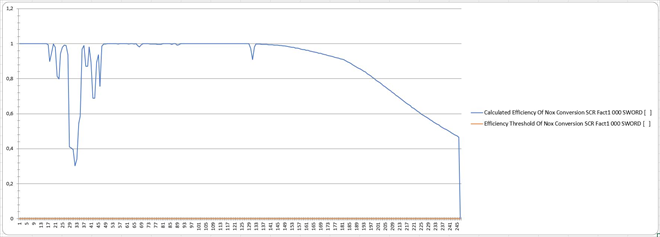

Účinnost SCR (16657/6)
V porovnáním s prahovou hodnotou účinnosti celkově OK.Je vidět, že pouze ve větší zátěži na malou chvilku (v červených obdélnících) spadla účinnost pod prahovou hodnotu. Což se ukázalo pochopitelné, vzhledem k dalším grafům.
NOX mV (O2) (16657/7)
Oba se shodují, což bych řekl, že je v pořádku... Redukce kyslíku v SCR ani v DPF neprobíhá...
NOX 1 a 2 (koncentrace kyslíku O2) (16657/8)
Grafy se shodují s předchozím průběhem mV.Trochu se mi akorát nelíbí propad koncentrace kyslíku na NOX2, který neodpovídá grafu v mV. Snad nenaznačuje na blížící se problémy i se snímačem NOX2...

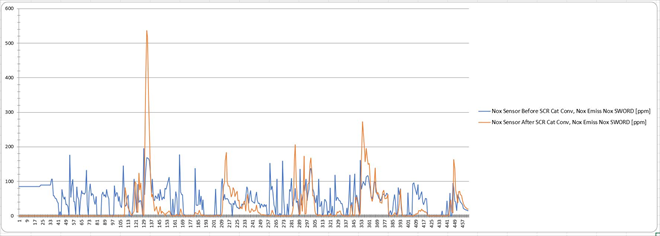

NOX (ppm) Koncentrace vypočtená/modelová/skutečná NOX1 (16657/9)
Díky případu Q7 na FCD, který posloužil jako perfektní studijní materiál, jsem měl připravené podklady a mohl je pěkně porovnat. Byly to téměř stejné příznaky, akorát jiná chybová hlášení.Nicméně opět z logiky věci, jde vidět, že NOX1 neudává tu hodnotu, která by měly být(červená křivka by měla cca kopírovat ty dvě ostatní)...
NOX1 a NOX2 (16657/10)
Kdybychom vzali v potaz pouze tyto dvě hodnoty v tomto grafu, mohlo by to ve větších zátěžích opravdu znamenat nedostatečnou účinnost, nebo špatný údaj ze snímače NOX2....
NOX (ppm) model/turbo/NOX2 (SCR Function) (16657/11)
Zde je vidět, že SCR kat funguje správně. Opravdu a velice dobře snižuje skutečné množství NOX (oranžová křivka). A současně prozrazuje to, že oproti výpočtu za turbem a před SCR je hodnota skutečně nižší...Celý problém je tedy takový, že snímač NOX1 udává tak malou hodnotu, že není možné ji ve větších zátěžích za SCR "porazit" a ECU po cca 200 - 300km vyhodnotí tento projev jako nízkou účinnost SCR...
